UPS输入输出配电柜是电力机房中心运用的，有功用完善，结构紧凑，稳定可靠等特色，UPS实际上便是不间断电源，UPS输入输出柜是针对UPS不间断电源特性量身打造的设备。它可以操控配电单元，机架式配电单元以及中心配电，可以方便办理。

UPS输入输出柜的电缆桥架系列：金属槽式、梯式、托盘式电缆桥架，热镀锌电缆桥架，玻璃钢电缆桥架。UPS输入输出配电柜，它包含输入配电柜、UPS及输出配电柜，输出则由电缆输入UPS，UPS对齐进行存储后成为稳定三相电输出，该输出经由电缆经输出配电柜后输出至外部负载供电。

其特征在于：所述衔接电缆包含有中性线；所述UPS输出电缆中的中性线，其内导体的截面大于相线电缆中导体的截面。内部各功用单元所装置的进出线断路器按顺序分层摆放。塑壳断路器选用固定式装置，微型断路器选用导轨卡式装置。确保操作保护安全方便，加上高度模块化的设计，为快速简单的装置及毛病保护供给了极大的便利。

UPS输入输出配电柜的特色

（1）可靠性：悉数组件都是标准化的，经过制造商的试验；

（2）安全性：前后两面面板隔离，防止人员接触到带电部分；

（3）简单性：因为选用预制组件，设计装置都非常简单；

（4）易办理：完善的监控体系，机房办理者对设备运转状况能实时掌控，方便办理；

运用条件：

（1）周围空气温度不高于+40℃，不低于-5℃。24h内的平均气温不得高于+35℃。

（2）户内装置运用，运用地址的海拔高度不得超越2000M.（3）周围空气相对湿度在高温度为+40℃时不超越50%，在较低温度时答应有较大的相对湿度。（例如+20℃时为90%）应考虑到因为温度的变化可能会偶然产生凝露的影响。

（4）设备装置时与垂直面的倾斜度不超越5%，设备应装置在无剧烈振荡和冲击的当地，以及缺乏使电器元件受到腐蚀的场所。

动力机房配电柜

1、输入：市电接入

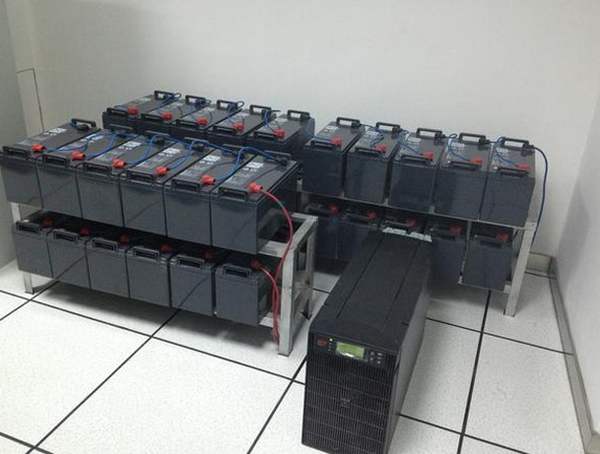

2、输出：网络机房配电柜、UPS输入、后备电池供电、动力机房各用电设备

3、消防联动

网络机房配电柜

1、输入：市电输入、UPS输出

2、输出：

UPS输出：各机柜PDU、消防主机、监控视频头

市电输出：各机柜PDU、灯光、墙插、精细空调、柜式空调、外墙电视机

输入空开的容量核算方法：

（1）三进三出：相电流I=P/（3*220V）。主输入空开和输出空开的容量一般为1.3*I，旁路输入开关的容量为1.5*I。例：100KVA的主机，则主输入空开和输出空开的巨细为：1.3*151=196.3.，则挑选200A空开，旁路开关250A.有的时候为了方便，主输入和输出开关以及旁路输入开关都挑选相同容量的空开，其取值为旁路空开的容量。

（2）单进单出：相电流I=P/（220V）。输入输出空开的核算方法和三进三出的核算方法相同，此处不加赘述。

（3）三进单出：三进单出的UPS主机，虽然在作业时，主输入的三相电流均分，即每相功率为UPS总功率的三分之一，但考虑到UPS毛病时，UPS作业于旁路状况，也便是说负载悉数挂在三相进线的某一相上。因而对于三进单出的UPS其输入输出和旁路的空开巨细的挑选和三进三出的方法相同。
